Компьютерный стенд "сход-развал" Техно Вектор 7 V 7202 K 1 A

Компьютерный 3D стенд "сход-развал" Техно Вектор 7 V 7202 K 1 A. Тип компьютерной стойки - V. Тип корпуса системы машинного зрения – K Aluminum. Для работы на яме.

Видеоролик "Презентация ТехноВектор 7"

Техно Вектор 7 - новейший 3D стенд "сход-развал" компании Технокар.

Система машинного зрения может состоять из 2-х или 4-х видеокамер.

Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.

Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).

Измерение может производиться на уровне пола.

Система машинного зрения WideScope

Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.

Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.

Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

Преимущества:

• Хранение мишеней совместно с колесными адаптерами на компьютерной стойке.
• Мишени Техно Вектор 7 удобно перемещать
• Удобство перемещения адаптера совместно с мишенью.
• Установка колесного адаптера совместно с мишенью на колесо
• Простая установка колесного адаптера совместно с мишенью.
• Компенсация биения дисков методом прокатки на Техно Вектор 7
• Процедура компенсация прокаткой автомобиля.

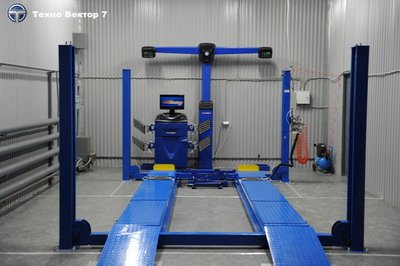

Стенды содержат систему технического зрения, состоящую из 4-х или 2-х видеокамер расположенных в специальном корпусе, установленном перед автомобилем, а так же плоских мишеней с градиентным рисунком.

Функционирование стендов основано на измерении угловых параметров осей колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

Цифровые видеокамеры высокого разрешения- определяют положение плоских мишеней с градиентным рисунком в пространстве.

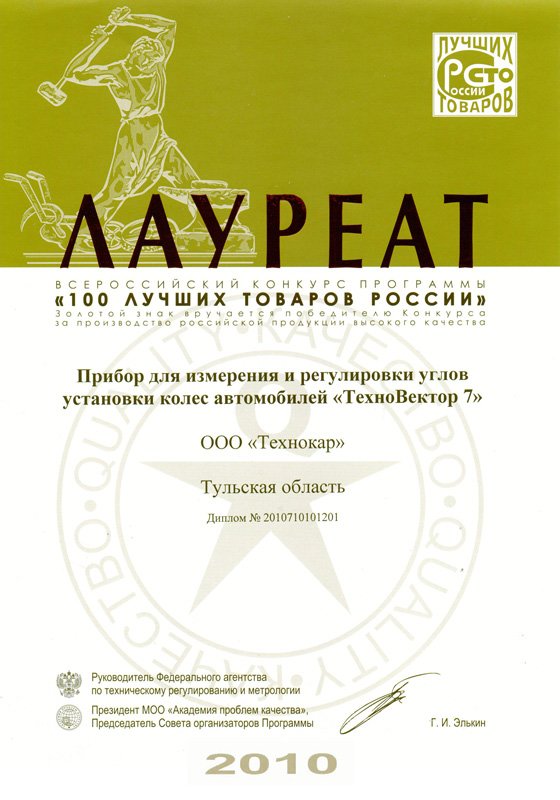

1. Техно Вектор 7 - ЗОЛОТОЙ ЛАУРЕАТ конкурса "100 лучших товаров России 2010".

   Стенды сход-развал марки "Техно Вектор" являются одним из лучших предложений на Российском рынке, благодаря широкому набору функций и опций, при этом имеют НАИЛУЧШЕЕ СООТНОШЕНИЕ ЦЕНА-КАЧЕСТВО.





   	Золотой знак вручается победителю конкурса за производство Российской продукции высокого качества.

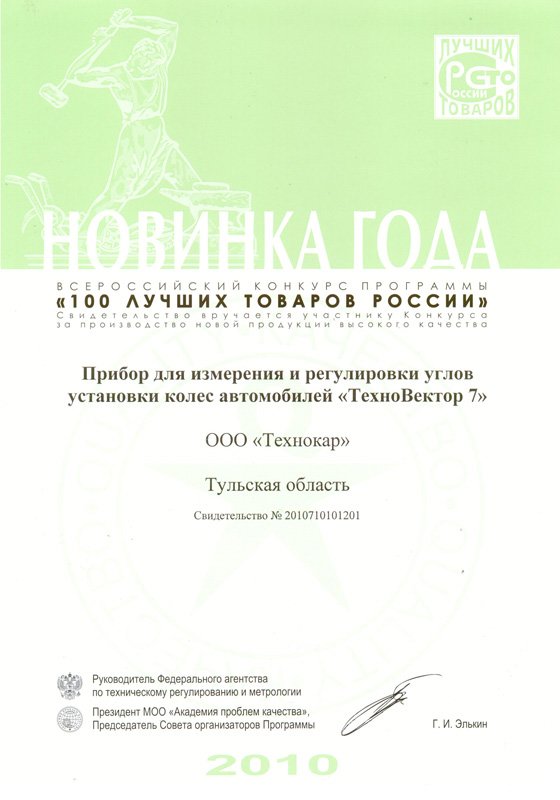

   	Свидетельство вручается участнику конкурса за производство новой продукции высокого качества.

2. Описание:

   Стенды Техно Вектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

   Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

   Стенды содержат следующие основные элементы:

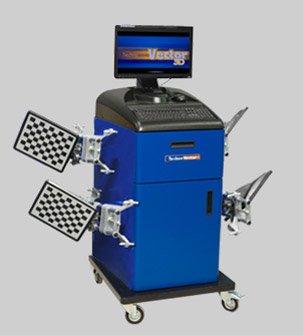

   1. Компьютерная стойка (эргономичная рабочая панель управления; полноразмерная клавиатура; пленочная клавиатура, дублирующая основные функциональные клавиши (для V серии); беспроводной пульт управления; современный, высокоскоростной процессор; 21,5 дюймов LCD цветной широкоформатный монитор; цветной струйный принтер; программное обеспечение Техно Вектор с трехмерной визуализацией.)

   2. Самоцентрирующиеся захваты колес (cамоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей).

   3. Мишени (пассивные отражатели без содержания электронных элементов, состоящие из плоских мишеней с градиентным рисунком, покрытые защитным слоем и прочного ударо-защищенного корпуса).



   4. Система машинного зрения. Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика. Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд. Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP. Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве. WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

   5. Программное обеспечение Вектор 3D. Операционная система - лицензионная Microsoft Windows 7. Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране. Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе. В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой. Программное обеспечение включает расширенную систему управления отчетами.



   6. Комплект вспомогательных устройств и приспособлений.

3. Назначение и область применения Техно Вектор 7

   Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

   Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

   Прибор обеспечивает измерение следующих основных параметров:

   - для передней и задней оси: суммарный и индивидуальный углы схождения колес; угол развала колеса; углы смещения колес; углы симметрии осей.

   для передней оси (управляемые колеса): угол продольного наклона оси поворота колеса; угол поперечного наклона оси поворота колеса.





4. Техно Вектор 7 с технологией 3D маркировка:

   V	7	2	0	4	Т	5	А
   1	2	3	4	5	6	7	8

   1. Буквенное обозначение серии компьютерной стойки: Т, V.
   2. Цифровое обозначение серии прибора по типу измерения: 7-измерения с помощью видеокамер и мишени с градиентным рисунком (3D).
   3. Цифровое обозначение количества одновременно измеряемых осей.
   4. Цифровое обозначение типа видеокамер: 0-стационарные, 1-подвижные.
   5. Цифровое обозначение количества видеокамер в данной модификации: 2, 4.
   6. Буквенное обозначение типа корпуса видеокамер: T, K, H, M.
   7. Обозначение максимального разрешения видеокамер: 1 (1,3Мп), 5 (5Мп).
   8. Буквенное обозначение варианта исполнения корпуса видеокамер: Premium, Aluminum, Steel.

5. Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире!

   Новая «Широкоугольная» система машинного зрения.

   2-х камерный стенд с возможностями 4-х камерного.

   4-х камерный стенд полного обзора высот подъемника от регулировочной высоты до пола без механизмов перемещения камер.

   Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.

   Технология WideScope уменьшает измерительную высоту.

   На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.

   - Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.

   - С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.

   - 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.

   - 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.

   * зависит от расстояния до передних колес, значения указаны для расстояния 2000мм

   Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:

   - Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.

   - «Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.

   Технология WideScope повышает стабильность работы:

   - Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!

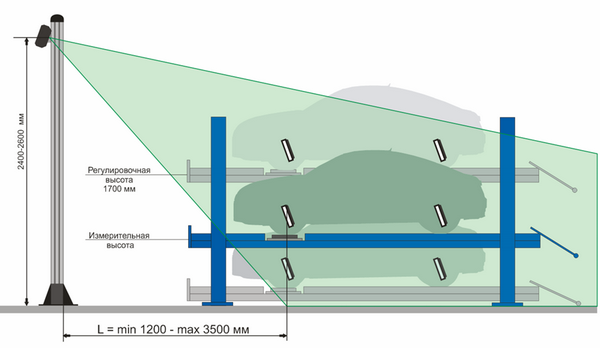

   Схемы углов обзора камер стендов Техно Вектор 7 с технологией WideScope:

   Схема зрения камер компьютерного стенда Техно Вектор 7 (4 камеры):





   * - для настенного варианта (тип К).

   ** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм, при расстоянии более 2550 мм - увеличивается измерительная высота.





6. Стенд Техно Вектор 7 комплект поставки:

   	Компьютерные стойки T или V -серии. Компьютерная стойка серии T-серии - базовый вариант компьютерной стойки, сочетает в себе простоту и функциональность. Компьютерная стойка серии V-серии - более эргономичная конструкция с дублирующей пленочной клавиатурой и полкой под полноразмерную клавиатуру.
   	Цветной принтер В комплект поставки стендов Техно Вектор 7 входит цветной струйный принтер, для распечатывания результатов регулировки с детальной расшифровкой параметров до и после регулировки.

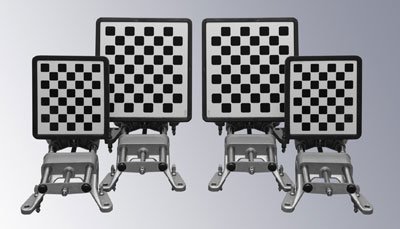

   	Мишени для стендов с машинным зрением Компактные, легкие и прочные мишени, изготовленные по собственной технологии. По одной на каждое колесо. Удобны в обращении. Никаких электронных компонентов. Не нуждается в калибровке.
   	Системный блок Современный компьютер с производительным процессором и мощной видеокартой обрабатывает изображения с камер и выводит результаты измерения на экран. Поставляется с установленным программным обеспечением "Техно Вектор 3D" и базой данных параметров автомобилей. Программное обеспечение стенда поддерживает ASA Network (коммуникационный стандарт для СТО и дилерских центров). Позволяет централизованно принимать заказы и отправлять результаты измерений в пункты приема автомобилей. Программное обеспечение стендов на базе РС работает в операционной среде Windows 7 Starter.

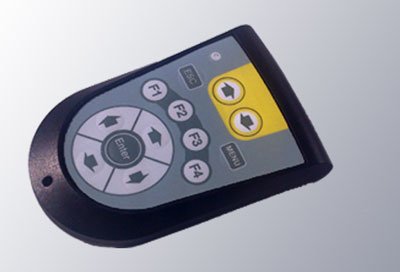

   	Пульт дистанционного управления Позволяет уверенно управлять компьютером на расстоянии до 10 м. Дублирует функциональные клавиши основной панели управления.

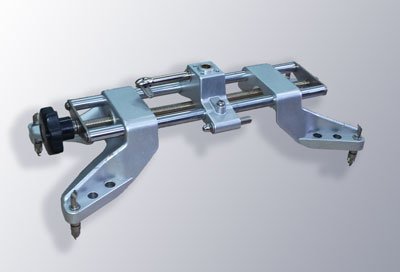

   	Колесные адаптеры "ТехноВектор" Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером).

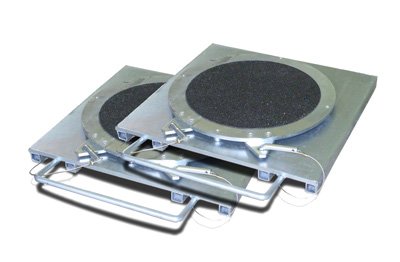

   	Комплект поворотных платформ Габаритные размеры платформы: 375х365х50. Грузоподъемность одной платформы: 1000 кг. Вес одной платформы: 17 кг.

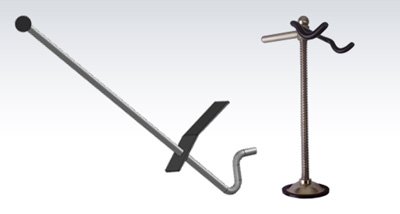

   	Стопор руля и упор для тормоза.

   Аксессуары "Техно Вектор 7"

   Система машинного зрения	1
   Компьютерная стойка	1
   Электронный блок	1
   Мишени с градиентным рисунком	4
   Самоцентрирующийся колесный адаптер (захват)	4
   Стопор руля	1
   Упор для тормоза	1
   Поворотная платформа	2
   Приемник пульта дистанционного управления	1
   Пульт дистанционного управления	1
   Руководство по эксплуатации	1
   Струйный цветной принтер	1

   Корпуса системы машинного зрения.

   В зависимости от условий конкретного помещения, для обеспечения оптимального размещения видеокамер системы технического зрения, разработаны различные типы конфигурации корпусов.

7. Технические характеристики стенда Техно Вектор 7 7 V 7202 K 1 A

   Серия	Серия Aluminum. Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами.
   Количество камер	Две неподвижные камеры
   Типы камер	Две видеокамеры по 1,3 Мп.
   Тип монтажа	Настенный. Требует наличия капитальной или несущей стены.
   Компьютерная стойка	V - серии
   Применяемость	Яма
   Расстояние от камер до центра передних поворотных платформ	1500 - 2500 мм, рекомендуемое расстояние 2200 мм
